IDT0300A
Click Here to view Indigo NXT Series IDT0300A-161 Breakdown
Parts associated with IYT0300A & IDT0300A (Confirm with breakdown)

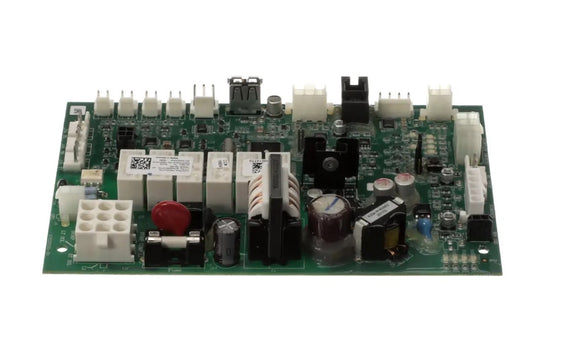

- 000015208 — Control Board
- 000007564 — Control Board Mounting Bracket
- 4302253 — Control Board Mounting Supports
- 000000028 — Run Capacitor (115–230V, 50/60 Hz, 1φ)
- 000010714 — Run Capacitor (230V, 60 Hz, 1φ)
- 000010715 — Run Capacitor (230V, 50/60 Hz, 1φ)
- 000010711 — Bracket, Run Capacitor
- 000014323 — PTCR (12A)
- 8505013 — PTCR Mounting Bracket
- 000013531 — Fan Cycling Control (335–275 psig)
- 000013576 — High Pressure Cut-out (450–600 psig)
- 000008364 — Manifold Strainer
- 6058571 — Bracket, Access Valves/Manifold Strainer
- 000010699 — Grommet, Manifold Strainer
- 8373263 — Access Valve (7.25" L)
- 7626843 — Valve Cores
- 2006589 — Contactor (115V, 60 Hz, 1φ)
- 2006599 — Contactor (230V, 50/60 Hz, 1φ)
- 5202169 — Screw (#10-24 × 0.5" Ground)
- 5573209 — Star Washer
- 2500019 — Bushing (1.187")
- 2501409 — Bushing (0.875")
- 5202069 — Screw (#10-24 × 0.5" HEX)
- 000007696 — Control Box Wiring Harness (115V, 60 Hz, 1φ)
- 000007179 — Control Box Wiring Harness (230V, 60 Hz, 1φ)
- 000007180 — Control Box Wiring Harness (230V, 50 Hz)
- 000011182 — Wiring Harness, Compressor (Samsung)
- 000007185 — Wiring Harness, Compressor Compartment (Air-cooled)
- 000007177 — Wiring Harness, Compressor Compartment (Water-cooled)
- 7602699 — Evaporator (Dice Cube)
- 7602709 — Evaporator (Half Dice)
- 4011149 — Water Curtain
- 000016053 — Water Level Probe
- 000007724 — Wire, Control Box → Water Level Probe
- 000007053 — Water Level Probe Holder
- 5202099 — Screw (#10-24 × 0.5" PHIL)
- 2007679 — Water Pump (115V, 60 Hz)
- 2007659 — Water Pump (230V, 60 Hz)
- 2007669 — Water Pump (230V, 50 Hz)
- 000010244 — Water Pump Mount
- 7602213 — Water Diverter (30" models)
- 5305123 — Thumbscrew SS (#8-32 × 0.44")
- 000010828 — Water Trough (30")
- 000009055 — Foodzone Seal Panel (30")
- 4008469 — Evaporator Top Filler Panel
- 6063339 — Bracket, Top Filler Panel
- 000015292 — Ice Thickness Control Probe
- 7602193 — Water Distribution Tube (30")
- 5004649 — O-Rings (0.675")
- 7602203 — Evaporator Top Frame Assembly (30")
- 4009613 — Evaporator Bottom Frame Assembly
- 5429139 — Hex Nut (#8-32 Brass)
- 000007888 — Magnetic Bin Switch
- 000014038 — Bin Switch Wiring Harness
- 000015154 — Touch Screen Housing Assembly (30"/48")
- 000006697 — Mounting Bracket (Touchscreen Housing)
- 5004799 — Thumbscrew SS (#8-32 × 0.375")
- 5004629 — O-Ring (0.125" ID)
- 5004619 — Screw (#12-16 × 0.687")
- 5004659 — Water Pump Base O-Ring (4.00" ID)
- 5004679 — Water Pump Outlet O-Ring (0.875" ID)
- 000015666 — Front Panel Assembly (30" × 16.5")
- 040008046 — Front Panel Assembly (30" × 16.5", SS)
- 5004899 — Front Panel Screw
- 000006538 — Left Side Panel (16.5" H)
- 040007383 — Left Side Panel (16.5" H, SS)
- 000006539 — Right Side Panel (16.5" H)
- 040007387 — Right Side Panel (16.5" H, SS)
- 3005699 — Air Filter (14.0" × 12.78")
- 000007676 — Air Baffle Assembly
- 6067289 — Rear Connection Box
- 6067299 — Cover, Rear Connection Box
- 000006564 — LCD Frame (without Key Guard)
- 000012003 — Bulkhead Gasket
- 000010460 — Compressor (Samsung, 115V/60 Hz/1φ)
- 000017368 — Compressor (Samsung, 115V/60 Hz/1φ)
- 000010459 — Compressor (Samsung, 208–230V/60 Hz/1φ)
- 000010461 — Compressor (Samsung, 230V/50 Hz/1φ)
- 000017367 — Compressor (230V/60 Hz/1φ)

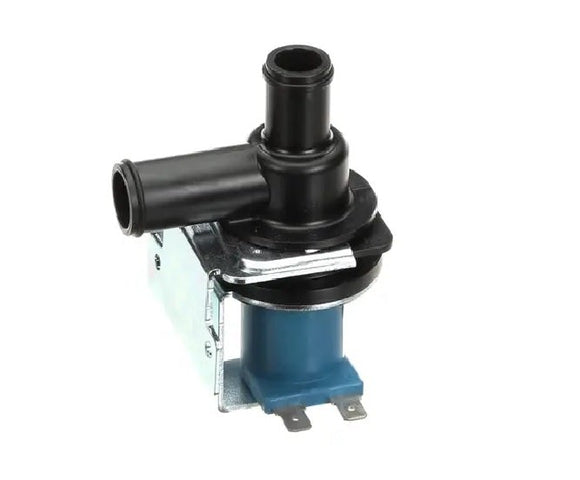

- 000014062 — Water Dump Valve (115V/60 Hz)
- 000014063 — Water Dump Valve (208–230V/50–60 Hz)
- 6058459 — Mounting Bracket, Water Dump Valve
- 000009120 — Water Inlet Valve (115V/60 Hz/1φ)
- 000009126 — Water Inlet Valve (208–230V/50–60 Hz)
- 000015045 — Solenoid Valve 0.375" × 0.375" (incl. 115V coil)
- 000005156 — Solenoid Valve Coil Only (115V/60 Hz)
- 000015044 — Solenoid Valve 0.375" × 0.375" (incl. 208–230V coil)
- 000005157 — Solenoid Valve Coil Only (230V/50–60 Hz)
- 000016239 — Expansion Valve
- 000016240 — Expansion Valve
- 000012443 — Valve Insulation Boot (Body, Danfoss)
- 000002719 — Valve Insulation Boot (Bulb, Danfoss)
- 5650529 — Clamp, Expansion Valve Bulb
- 3000503 — Strap, Expansion Valve Bulb (0.5")
- 000015361 — Drier w/ Access Port (0.25")
- 000015400 — Insulated Tube
- 5650609 — Snap Clamp (1.0" ID)
- 5650709 — Snap Clamp (0.8" × 0.9" ID)
- 8706093 — Female Wing Adapter (Brass, 0.375")
- 000005423 — Female Wing Adapter (0.5")
- 1360961 — Male Connector (0.375")
- 000015135 — Compressor Base
- 8503069 — Mounting, Rubber Grommet
- 8503949 — Mounting, Sleeve
- 5004819 — Compressor Mounting Bolt
- 5004829 — Compressor Mounting Nut
- 4420383 — Clear Tubing (0.625" ID)
- 4420291 — Tygon Tube (0.25" OD)
- 4010439 — Tubing, Water Inlet Valve
- 000001382 — Vinyl Tubing (0.625" ID)
- 6038831 — Insulation (0.88" ID × 0.25" W × 13.5" L)
- 000015573 — Thermistor w/ Spring Clips
- K00454 — LuminIce II Bulb
- 000014037 — Wiring Harness, LuminIce II
- 000007222 — Air Assist (115V)
- 000007223 — Air Assist (230V)
- 4011739 — Air Manifold
- 000014419 — Air Assist Bracket
- 3001453 — Air Assist Nozzle
- 4420883 — Vinyl Tubing (0.25" ID)
- 9002593 — Clear PVC Tubing (0.125" ID × 0.25" OD)
- 000012000 — Accumulator
- 000016196 — Accumulator Bracket
- 000011604 — Plug, Float Hole
