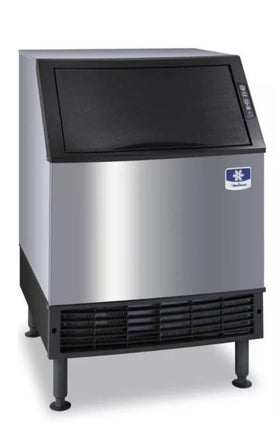

UD0140A

Click Here for UD0140A Parts Breakdown





Parts Associated with UD0140A (confirm with breakdown)

040002007 – Control Board
000012211 – 3.5 amp Ceramic Fuse
040002052 – Wiring Harness - Control Board to Sensors
040002053 – Wiring Harness - Control Board to Touch Pad
2006569 – Contactor - 115V/60 Hz/1 Ph
2006579 – Contactor - 230V/50-60 Hz/1 Ph
000002901 – Start Capacitor - 115V/60 Hz/1 Ph
040000674 – Start Capacitor
000002899 – Current Relay with Overload - 115V/60 Hz/1 Ph
000002900 – Relay
8251333 – Relay Cover
040004016 – Wiring Harness - Air-cooled
040004015 – Wiring Harness - Water-cooled
2006863 – Power Cord - 115V/60 Hz
2033023 – Power Cord - 230V/50 Hz
2512043 – Terminal Block
040002028 – Control Box
040002029 – Control Box Cover
4302253 – Control Board Mounting Supports
5202329 – Screw - #10-24 x 0.25" PHIL
5573209 – Star Washer
2500139 – Bushing - 1.5"
2501409 – Bushing - 0.875"
040002479 – Bushing - OSB-22
000011549 – Evaporator - Regular Cube
000011550 – Evaporator - Dice Cube
000011551 – Evaporator - Half Dice Cube
040003291 – Water Pump - 115V/60 Hz
040003293 – Water Pump - 208-230V/60 Hz
040003292 – Water Pump - 230V/50 Hz
040003303 – Pump Flow Restrictor
040003579 – Water Inlet Valve - 115V/60 Hz
040003580 – Water Inlet Valve - 230V/50-60 Hz/1 Ph
040003385 – Mylar Shield
000001767 – Water Dump Valve - 115V/60 Hz
000001768 – Water Dump Valve - 208-230V/50-60 Hz
040002396 – Harvest Float Switch
040001777 – Bracket - Float Switch
040001783 – Ice Thickness Float Switch
040003386 – Bracket - Ice Thickness Float Switch
040002393 – Magnetic Bin Switch
000011556 – Ice Damper
040002049 – Water Distribution Cover
040002054 – Water Trough
040002014 – Fitting - Water Trough
040002034 – O-ring
040002880 – Rear Trough
040002475 – Drain Sink
040002013 – Drain Tube
040002389 – Trough Tube
040002390 – Water Tube
040002497 – Water Inlet Valve Tubing
040001217 – Thumbscrew - #8-32 x 0.625"
5202069 – Screw - #10-24 x 0.50" HEX
000009053 – Evaporator Side Damper Mount
040001995 – Bracket - Water Dump Valve
040002931 – Bracket - Water Pump
8706133 – Female Wing Adapter - 0.50"
5650649 – Spray Bar Clamp
5650709 – Snap Clamp - 0.799"/0.899" ID
040002765 – Compressor - Danfoss - 115V/60 Hz/1 Ph
040000434 – Compressor - 208-230V/50-60 Hz
040000689 – Hot Gas Valve 115/60/1 Ph
040000101 – Hot Gas Valve Coil Only 115/60/1 Ph
040000690 – Hot Gas Valve 230V/50-60 Hz/1 Ph
040000103 – Hot Gas Valve Coil Only 230V/50-60 Hz/1 Ph
2001243 – HPCO
000011558 – Expansion Valve
3000833 – Strap - Expansion Valve Bulb - 0.375"
4000363 – Valve Insulation Boot - Body
4007203 – Valve Insulation Boot - Bulb
8251063 – Manifold Strainer
8373253 – Access Valve
8930259 – Drier
K00440 – LuminIce - NEO
040002442 – Bracket - Valve
040002019 – Water Adapter - Male
040002021 – Water Adapter - Female
040002382 – Wire Bushing
5650539 – Snap Clamp - 1.123 x 1.296
5650529 – Clamp - Expansion Valve Bulb
8503069 – Compressor Mounting - Rubber Grommet
5573099 – Compressor Mounting - Flatwasher
5648269 – Compressor Mounting Retainer
8503949 – Compressor Mounting - Sleeve
3712109 – Compressor Clevis Pin - 0.25" x 1.0"
5648289 – Compressor Hairpin Clip
040002395 – Air Condenser
040001943 – Fan Motor - 115V
040001944 – Fan Motor - 230V
2001263 – Fan Cycling Control - 200-250 psig
040002435 – Air Filter
040002031 – Fan Shroud
040002384 – Fan Guard
040002451 – Mounting Bolts
040002910 – Bracket - Air Filter
000008892 – Receiver
000000045 – Water-cooled Condenser
040002912 – Water Regulating Valve
5002193 – Fitting - Water Regulating Valve
8706103 – Adapter - 0.5" NPT x 0.375" ODF
040002045 – Strap - Receiver
040002044 – Bracket - Receiver
8332023 – Coupling - 0.375" MF x 0.375" NPT Brass
040003501 – Door Frame with Touch Pad
040004168 – Door
040004329 – Door Track Assembly
040002926 – Top Cover
040004104 – Cabinet Assembly
040004274 – Front Lower Louvered Panel (grill)
040001994 – Back Panel - Upper
040002461 – Back Panel - Lower - Air-cooled
040001921 – Back Panel - Lower - Water-cooled
040002930 – Ice Scoop - UnderCounter
040002033 – Ice Scoop Holder - UnderCounter
040002462 – Bracket - Top Panel
040003312 – Bracket - Side Panel - Right
040003314 – Bracket - Side Panel - Left
040002046 – Bracket - Door Track - Right
040002047 – Bracket - Door Track - Left
040001773 – Bracket - Cabinet Track - Right
040001774 – Bracket - Cabinet Track - Left
040002020 – Bulkhead Gasket
040003585 – Cartoning
